Схемы соединений Frenic Lift LM1S

Frenic Lift LM1S
Схемы соединений преобразователей частоты Fuji-Electric серии Frenic LIFT LM1S
преобразователь частоты
Frenic LIFT LM1S
FRN4.0LM1S-4□ to FRN45LM1S-4□, FRN5.5LM1S-2□ to FRN22LM1S-2□, FRN2.2LM1S-7□

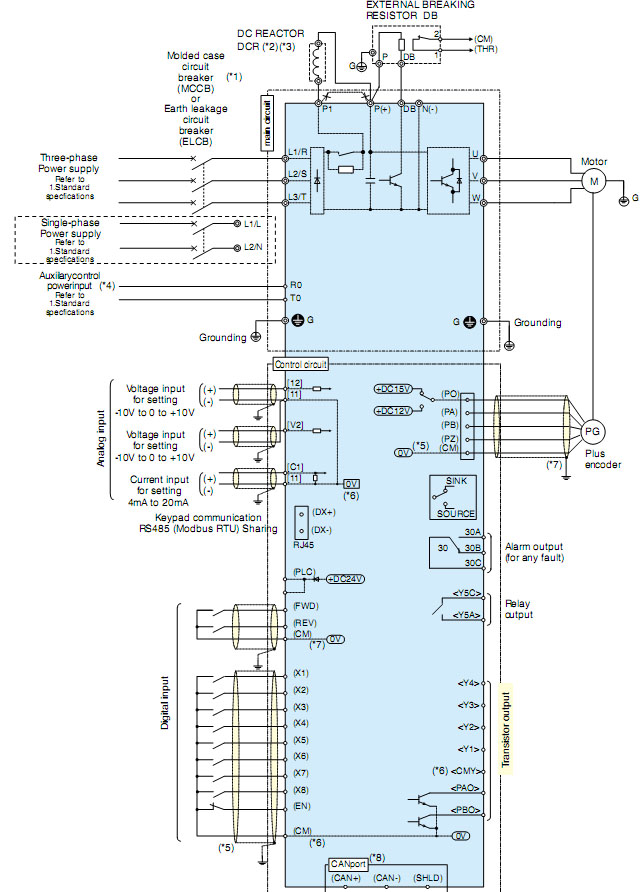

Схемы соединений Frenic LIFT
(*1) Установите рекомендуемый автоматический выключатель с формованным корпусом (MCCB) или автоматический выключатель с утечкой на землю (ELCB) (с функцией защиты от перегрузки по току) в эквивалентной емкости выключателя
до или ниже рекомендуемой емкости.
(*2)это вариант. Пожалуйста, используйте его при необходимости.
(*3) при подключении реактора постоянного тока (DCR) (опция) снимите перемычку между клеммами P1 и P (+).
(*4) Даже если этот терминал не подключен, инвертор может работать с подключением основной цепи (L1/R,
L2 / S, L3 / T или L1/ L, L2 / N). Пожалуйста, провод для этого терминала, чтобы управлять схемой управления инвертора, когда есть
нет источника питания. Соедините клеммы R0 и T0 с выходной стороной выключателя утечки на землю, когда
вы подключаете выключатель утечки на землю. При подключении клемм R0 и T0 со стороны входа ВКЛ
автомат защити цепи утечки земли, неисправности автомата защити цепи утечки земли. Подключить изоляционный трансформатор
или вспомогательный контакт B магнитного контактора с положением показанным в диаграмме ниже когда вы
соедините R0 и T0 с входной стороной выключателя утечки на землю.
(*5) для проводов управляющего сигнала используйте экранированные или скрученные провода. Заземленные экранированные провода. Чтобы предотвратить неисправность
из-за шума, держите проводку цепи управления подальше от проводки основной цепи как можно дольше (рекомендуется:
10 см или более), и никогда не устанавливайте их в одном и том же проводном канале. При пересечении схемы управления проводкой с
основная схема проводки, установите их под прямым углом.
(*6) общий вывод [11], (CM) и < CMY > схемы управления являются независимыми соответственно (изоляция).
(*7) проводка должна использовать линию экрана. Пожалуйста соедините экран соотвествующе согласно спецификации
импульсный энкодер и соединение с контроллером. На приведенном выше рисунке щит соединен с
линия заземления двигателя и открытие стороны инвертора. Это, вероятно, будет улучшено путем подключения стороны инвертора с (CM) при неисправности из-за шума и т. д. Когда проводка
между энкодером и инвертором долго, аллофон и пульсация крутящего момента могут быть вызваны тем, что сигнал от энкодера выходит из строя, мешая фазе А и в
фаза. В этом случае, пожалуйста, выполните такие меры, как: проводка более короткого кабеля, кабеля меньшей электростатической емкости и т.д.
(*8) только тип FRN_LM1S-_□имеет порт CAN (not_□A)
